Обладнання підйомників, яке ВК "ВЕРТИКАЛЬ" пропонує своїм замовникам.

Шахтний підйомник
Малий сервісний (вантажний) ліфт-підйомник
Ресторанний ліфт-підйомник
Малий медичний ліфт-підйомник
Малий складський ліфт-підйомник
Консольний вантажний підйомник

Фасадний консольний підйомник
Тротуарний підйомник
Будівельний підйомник
Платформений підйомник
Підйомник пантусний
Підйомник банківський


ШАХТНИЙ ПІДЙОМНИК

Шахтні підйомники мають вертикальну самонесучу металоконструкцію прямокутного перерізу (шахта), усередині якої переміщається вантажна кліть (кабіна). Електропривід може встановлюватися вгорі, внизу або збоку на шахті, а при необхідності і поза шахтою. Підйомник шахтного типу встановлюється на бетонній основі, яка виконується у вигляді приямка (мінімальна глибина 1000мм). Шахта обшивається, облицьовується або захищається сіткою.


Шахтний підйомник з верхнім електроприводом

виготовлення шахтного підйомника
Шахтний підйомник магазин "Ельдорадо"

Переваги вантажного шахтного підйомника

Шахтний підйомник є аналогом вантажного ліфта, проте в порівнянні з ним має багато переваг:

  • незалежно від габаритів може бути встановлений як в шахту, так і на металевий каркас - усередині будівлі або зовні;
  • пульт управління розташований не усередині підйомника, а зовні - що дозволяє транспортувати вантаж без супроводу.
  • можливість виготовлення кабіни за розмірами Замовника;
  • в якості дверей шахти можуть використовуватися металеві двері, або ролети;
  • можливе виконання підйомника з завантаженням-розвантаженням під 90° або 180°.



Шахтний підйомник нагадує собою вантажний ліфт з нестандартною кабіною, ліфтовими направляючими, підйомним механізмом різного способу розташування.

Шахтний підйомник: комплектація:

Усі без виключення шахтні підйомники обладнані облаштуваннями безпеки і ловцями різкого гальмування кабіни або вантажної платформи.

По бажанню замовника устаткування може бути оснащене додатковими можливостями - приміром, переговорними пристроями, додатковими шахтними дверима і іншими деталями, які роблять процес транспортування швидшим і продуктивнішим в тому числі:

  • дверима різного складання,ролетами чи підйомно-секційними воротами;
  • системою управління ліфтом;
  • відкидними бортами;
  • світловими індикаторами.

Залежно від того, які цілі ставляться перед цією технікою, підйомники можуть відрізнятися по вантажопідйомності(від 250 кг до 1 т), висоті підйому (від 3 до 20м), а також по габаритах - що заздалегідь узгоджується із замовником.

обслуговування вантажного шахтного підйомника Встановлення ШАХТНИЙ ПІДЙОМНИК Технічне обслуговування ШАХТНИЙ ПІДЙОМНИК

Шахтний підйомник
ТОВ "Айтекс", м. Київ.

Шахтний підйомник
ТОВ "Водограй", м. Севастополь


МАЛИЙ СЕРВІСНИЙ (ВАНТАЖНИЙ) ЛІФТ-ПІДЙОМНИК

Малий сервісний (вантажний) ліфт - це спеціальний вантажопідйомник (іноді їх називають технічними ліфтами), який зазвичай використовується для того, щоб усередині будови переміщати різні вантажі, зазвичай вагою не більше 250 кг Оскільки вони практично не представляють при експлуатації ніякої потенційної небезпеки для людей, вони не підлягають державній реєстрації в Держнаглядохоронпраці.



Малий сервісний підйомник з нижнім приводом
та вертикально-розсувними дверима

Малі сервісні (вантажні) ліфти встановлюються в ресторанах, кухнях, приміщеннях, де є необхідність піднімати/опускати малогабаритні предмети на інші поверхи. Сюди входять і котеджі, власникам яких часто необхідно піднімати сумки з гаража в їдальню (вітальню, кабінет і ін.);

- особливості:  малі вантажні ліфти відрізняють мінімальні габарити, максимальна зручність використання, плавність ходу (що дуже важливе для ресторанів при переміщенні блюд), мінімальна вартість. У таких ліфтах можлива установка додаткових обгороджувань в кабіні щоб уникнути попадання сторонніх предметів в шахту. Можливо також виготовлення усіх металоконструкцій з харчової нержавіючої сталі, що необхідно для ресторанів. Корисним нюансом стане і можливість завантаження з сервісної висоти 800мм, а не з рівня підлоги.

В принципі, ліфтову кабіну можна встановити в шахту, яка вже існує у будові. Проте існують рішення, коли кабіна ліфта монтується в металокаркасну  самонесучу шахту,яка йде з ним в комплекті. До речі, така шахта значно економить використовуваний простір.

Кабіни ліфта робляться в двох видах - глухі і наскрізні. Наскрізні надають можливість для двостороннього завантаження (т. е. є двоє дверей), а глухі мають одні двері для завантаження.

Безпека таких ліфтів цілком продумана - двері порталів мають електричні блокування. Якщо двері в шахту відкриті, то кабіна рухатися не буде. Природно, обладнані малі ліфти і ловцями на випадок обриву тросів. Є присутніми в цих виробах і аварійні кінцеві вимикачі: живлення автоматично відключається при проїзді зупинок і при обриві або послабленні троса.

Малі сервісні (вантажні) ліфти поділяються на:

  • ресторанні або кухонні;
  • малі медичні;
  • малі складські або магазинні.

Перераховані типи  малих ліфтів відрізняються вантажопідйомністю, розміром кабіни, розташуванням приводу, обробкою.


кухонний ліфт-підйомник
Ресторан в м. Києві,
на Бесарабській площі

Ресторанний або кухонний ліфт-підйомник

  • вантажопідйомність 100-150 кг;
  • розмір кабіни ш-г-в 900х600х1000 мм;
  • обробка кабіни, - нержавіюча сталь, харчовий алюміній;
  • двері розпашні та ролети;
  • привід вгорі або збоку шахти;
  • ловці, - ексцентрики;
  • швидкість, - 0,16 - 0,32 м/с;
  • кнопкові пости з нержавіючої сталі.
Ресторанний або кухонний ліфт-підйомник
Ресторанні підйомники, Ресторан "Колесо"

Спарені ресторанні підйомники на 3 зупинки, встановлені на плаваючому дебаркадері (двері в захисній плівці, оздоблення шахти - з полірованої нержавіючої сталі)
Спарені ресторанні підйомники на 3 зупинки, встановлені на плаваючому дебаркадері (двері в захисній плівці, оздоблення шахти - з полірованої нержавіючої сталі)

Підйомник у залі ресторану
Підйомник в залі ресторану
"Собака з'їла голуба", м.Київ.

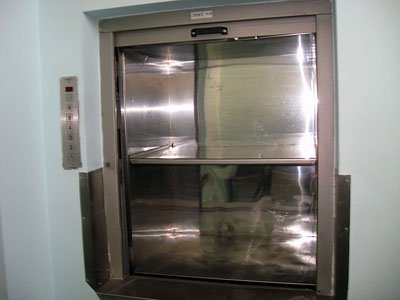

Кухонний підйомник з нержавіючої сталі
Кухонний підйомник.
Купе з нержавіючої сталі,
м. Ірпінь, клуб "Адмірал"

Кухонний підйомник, м. Суми
Кухонний підйомник, м. Суми


Малий медичний ліфт-підйомник

  • вантажопідйомність 30-150 кг.;
  • розмір кабіни ш-г-в 600х500х800 мм.;
  • висота підйому - до 10 м.
  • купе кабіни - нержавіюча сталь;
  • ролети в дверних отворах, ролета на кабіні;
  • привід - збоку шахти;
  • кабіна вичавна (відсутність деталей, що обертаються і труться над кабіною);
  • уловлювачі - ексцентрики;
  • швидкість - 0,13 - 0,26 м/с;
  • кнопкові пости з нержавіючої сталі.

Малий медичний ліфт-підйомник являє собою різновид сервісного підйомника.
Особливістю медичного підйомника являється, перш за все, відсутність приводу і деталей, що обертаються та труться над кабіною підйомника. Всі ці механізми розташовані під кабіною та збоку шахти.

Кабіна додатково обладнана ролетою. Стіни шахти та всі деталі підйомника покриті спеціальними фарбами, які не утворюють пил. Ці конструктивні рішення дозволяють зменшити кількість пилу до мінімуму.

Кабіна підйомника виконана із нержавіючої сталі, в кабіні є поличка.

Невелика швидкість (0,13 - 0,26 м/с.), наявність підвіски на амортизаторах та пристрій від послаблення канату забезпечують плавність переміщення тендітних вантажів та рідин.

Малий медичний ліфт-підйомник
Медичний підйомник,
ВАТ "Київмедпрепарат", м. Київ


Малий складський, магазинний ліфт-підйомник

  • вантажопідйомність 200-249 кг;
  • розмір кабіни ш-г-в 900х800х1200 мм.
  • обробка кабіни, - пофарбовані сталеві панелі;
  • двері розпашні та ролети;
  • привід вгорі або збоку шахти;
  • ловці, - ексцентрики;
  • швидкість, - 0,16 - 0,32 м/с;
  • кнопкові пости, -пластик.




Складський підйомник
Складський підйомник



Консольний вантажний підйомник



Консольний підйомник з верхнім приводом та з платформою, що має огородження

Консольні (щоглові) підйомники призначені для вертикального підйому-спуску вантажів, комплексної автоматизації транспортування, внутрішньоскладських вантажних операцій. Переміщення вантажів здійснюється вантажною платформою (кабіною) по направляючих самонесучої щогли (рами).

Вертикальні вантажні підйомники можуть бути однощогловими і двощогловими, мати висоту підйому 20 м, вантажопідйомність до 1,5 т, укомплектовані спеціальними облаштуваннями безпеки.

Підйомники вантажні консольного типу мають наступну комплектацію:

  • ловець різкого гальмування в цілях відвертання падіння вантажної платформи(таке можливе у разі обриву тягового каната);

  • блокування дверей (люків);

  • облаштування захисту від послаблення каната;

  • облаштування контролю фаз;


В якості електроприводу, який має вантажний електричний підйомник, може бути використана канатна або ланцюгова таль виробництва Болгарії. Іноді в цих же цілях застосовується і лебідка на базі мотор-редуктора.


Консольний підйомник з верхнім приводом та з платформою, що має огородження




Консольний підйомник з верхнім приводом та з платформою, що має огородження

Металокаркасна шахта
Металокаркасна шахта

Підйомник консольний в металокаркасній шахті
Підйомник консольний в
металокаркасній шахті

Консольний підйомник для підняття вантажу на балкон
 Консольний підйомник для підняття вантажу на балкон

Консольний підйомник, ціна вартість консольного підйомника монтаж консольного підйомника
Консольний підйомник, м. Київ, магазин "Ельдорадо"


Консольний підйомник з огородженням Консольний підйомник з огородженням ціни Консольний підйомник з огородженням замовити
Консольний підйомник з огородженням, м. Рівне


виготовлення консольних вантажних підйомників

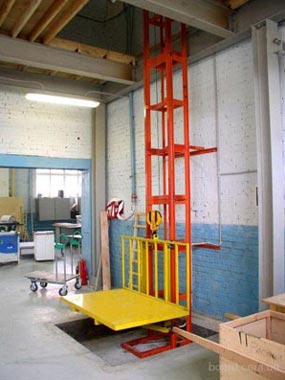

Консольний підйомник з відкритою платформою
щоглові підйомники на замовлення

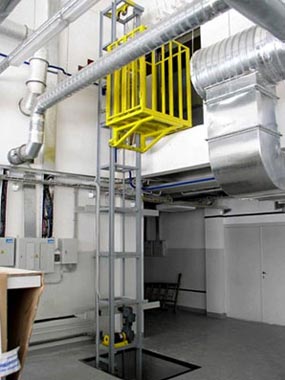

Консольний підйомник з захисним огородженням платформи
вантажні підйомники консольного типу
Консольний підйомник в металокаркасній шахті


ФАСАДНИЙ КОНСОЛЬНИЙ ПІДЙОМНИК

Фасадні підйомники розміщуються із зовнішньої сторони, та кріпляться до фасаду поруч із пожежною драбиною, або в кутку будівлі, де є пройми для приймання вантажів.

Ці підйомники встановлюються для тимчасового, або постійного використання. Вантажопідйомність складає, як правило, не більше 500 кг. Висота підйому - до 20 м.

Фасадний підйомник обов'язково повинен мати огородження внизу, на випадок випадання вантажу. Такі підйомники рекомендовано огороджувати металосітчастою шахтою.

Підйомник обладнаний ловцями різкого гальмування. Електропривід може бути розміщений зверху, або внизу, збоку від підйомника.

В якості приводу використовують електричну таль.

Фасадний консольний підйомник замовити фасадний консольний підйомник

Фасадний консольний підйомник, м. Чернівці


ТРОТУАРНИЙ ПІДЙОМНИК

  • вантажопідйомність - від 100 кг. до 1000 кг.;
  • висота підйому - до 10 метрів;
  • швидкість пересування платформи - 0,13 м/с.

Тротуарний підйомник консольного типу призначений для перевезення вантажів із підвального приміщення на поверхню через спеціальний люк. Тротуарний підйомник не має виступаючої вище рівня верхньої зупинки (люка), частини щогли.

1. Привід. 2. Платформа. 3. Уловлювачі. 4. Шахта. 5. Напрямні. 6. Регулювальні кронштейни. 7. Огородження платформи. 8. Двері. 9. Люк. 10. Блокування захисних огороджень. 11. Буфера. 12. Кінцеві вимикачі поверхові і аварійні. 13. Кнопкові пости управління. 14. Щиток електричний.
ТРОТУАРНИЙ ПІДЙОМНИК

Найбільш часто підйомники даного типу встановлюються в підвальних приміщеннях, а також в тих місцях, де простір над люком має бути доступним.

Платформа тротуарного підйомника пересувається за допомогою каретки по вертикальній щоглі. Електропривід встановлюється знизу або збоку на щоглі. Щогла не має виступаючої частини вище верхнього рівня.

Платформа підйомника обладнана спеціальною дугоподібною напрямною, за допомогою якої здійснюється відкривання стулок (або стулки) люку при виїзді платформи на верхню зупинку в рівень з поверхнею, на якій встановлений люк.

Також платформа підйомника обладнана уловлювачами різкого гальмування, які спрацьовують у випадку обриву канату. Верхній люк обладнаний електромагнітним замком, який блокує можливість відкриття люку при відсутності платформи на верхній зупинці.

В якості електроприводу використовується електрична таль, виробництва Болгарія. Це найбільш надійний та непримхливий в експлуатації механізм.

На підйомнику встановлені кінцеві вимикачі, які блокують відправлення кабіни у випадку відкритих дверей підйомника.

Завантаження-розвантаження по бажанню Замовника може здійснюватися:

  1. з однієї сторони (не прохідної);
  2. з двох сторін (прохідної на 180° або 90°);
  3. з трьох сторін.

Управління підйомником здійснюється за допомогою КПУ (кнопочного поста управління), який розміщується на поверхах поблизу підйомника, або на металокаркасній шахті. КПУ оснащується світловою сигналізацією, яка дозволяє визначити місце знаходження платформи.

Тротуарний підйомник монтаж тротуарного підйомника

Тротуарний підйомник


ПІДЙОМНИК БУДІВЕЛЬНИЙ
Будівельний підйомник

БУДІВЕЛЬНИЙ ПІДЙОМНИК

Щоглові підйомники будівельні - це перша і найнеобхідніша складова будь-якого будівництва під час проведення монтажно-ремонтних робіт. Вони також широко поширені в складському і виробничому сегменті завдяки своїм безперечним перевагам:

  • щоглові підйомники дешевші в порівнянні з вантажними ліфтами, проте, не поступаються останнім за технічними характеристиками;
  • їх технічне обслуговування максимально спрощене;
  • можуть бути встановлені зовні або усередині будівлі, а їх розмір підганяється під особливості будов.

Основні характеристики будівельного підйомника:

  1. Вантажопідйомність - до 2 т, висота підйому до 12 м
  2. Управління підйомником здійснюється за допомогою кнопкових постів управління, розташованих на кожному поверсі
  3. Режими роботи : фіксований - автоматична зупинка на поверхах, поштовховий - рух кабіни тільки при натиснутій кнопці
  4. Швидкість руху платформи : постійна - 0,13 , 0,26 м/с.
  5. Напрями завантаження-вивантаження : з одного боку; з двох сторін(180°).
  6. Облаштування безпеки для вантажних підйомників.
    • Ловець різкого гальмування для відвертання падіння вантажної платформи(кабіни) у разі обриву тягового каната
    • Блокування дверей (люків)
    • Облаштування контролю фаз
    • Облаштування захисту від послаблення каната
  7. Захист вантажу від сповзання, переміщення за межі вантажної платформи(кабіни) забезпечується:
    • Рулонними гратами
    • Розсувними гратами
    • Розсувними дверима
    • Поворотно-розсувними дверима
    • Роль віконницями (ролетами)
    • Знімними бортами
    • Шлагбаумами
    • Трапами
  8. Обгороджування робочої зони підйомника забезпечується:
    • Розпашними дверима
    • Розсувними дверима
    • Двостулковими доладними дверима
    • Роль віконницями
  9. Матеріал обгороджувань:
    • Забарвлений (оцинкований) листовий метал (гофрований, плоский)
    • Комбінований - забарвлений листовий металлосварная сітка.
    • Зварна сітка.


ПЛАТФОРМЕНИЙ ПІДЙОМНИК (КОНСОЛЬНИЙ)

Платформений підйомник від 100 кг до 3 тонн. Платформа пересувається по нахиленій рамі.Застосовується для перевезення вантажів з рівня кузова автомобіля або з рівня підлоги (землі) в підвал, вікна будівлі, між поверхами усередині будівлі на підприємствах громадського харчування, ресторанах, виробничих майстернях, магазинах, супермаркетах, складських багатоповерхових терміналах, складські комплексах. Особливості: універсальність, низьке споживання електроенергії, невисока ціна, продуктивна заміна підйомному столу.

  • Місце встановлення підйомника огороджується на висоту 2м., або на всю висоту підйому.
  • Платформа обладнана ловцями на випадок обриву канату.
  • Керування виконується з кожного поверху.
  • Швидкість 0,16, 0,32 м/с.
  • Привід-електротельфер в/п 250-5000 кг.
  • Розташування приводу зверху, або знизу під рамою.

ПЛАТФОРМЕНИЙ ПІДЙОМНИК (КОНСОЛЬНИЙ)
Відкрита платформа великих розмірів
ТОВ "Скіф", м. Рівне

Підйомник складський, платформений
Підйомник складський,
платформений (консольний), м. Київ


ПІДЙОМНИК ПАНТУСНИЙ

Призначений для переміщення вантажів вниз чи вверх по похилій площині, або існуючим сходам.

1. Привід.
2. Платформа.
3. Уловлювачі.
4. Напрямні.
5. Огородження платформи.
6. Буфера.
7. Кінцеві вимикачі поверхові і аварійні.
8. Кнопкові пости управління.
9. Щиток електричний.
10. Огородження на рівнях.
ПІДЙОМНИК ПАНТУСНИЙ
  • Швелерні направляючи підйомника розташовуються вздовж та паралельно сходам під нахилом до горизонту 30-60".
  • Платформа обладнуєтся ловцями що спрацьовують при обриві канату.
  • Вантажопідйомність пантусного підйомника 100 - 2000 кг.
  • Сходи відгороджуються від підйомника вздовж на висоту верхнього краю, (але не нижче 800 мм.) платформи металосітчатою огорожою.
  • Привід електротельфер в/п 250-3000 кг.
  • Керування здійснюється як з нижньої так і з верхньої зупинки.
  • Пульт керування кріпиться на стіні в зоні видимості платформи.
  • Підйомник обладнується кінечними вимикачами переспуску та перепідйому платформи.

Монтаж ПІДЙОМНИК ПАНТУСНИЙ Обслуговування ПІДЙОМНИК ПАНТУСНИЙ

Пантусний підйомник вздовж сходів ТОВ "Нестор", м. Київ


ПІДЙОМНИК БАНКІВСЬКИЙ (НАСТІННИЙ)

Призначений для переміщення грошей, паперів,пакунків пошти, вздовж вузьких сходів.Відкидна платформа пересувається по нахиленим направляючим, які закріплені на стіні, вздовж сходів. В складеному вигляді платформа не заважає пересуватись по вузьким сходам.

  • Вантажопідйомність 30-100 кг.
  • Привід, - барабанна лебідка.
  • Обладнана кінечними вимикачами переспуску та перепідйому платформи.
  • Обладнана амортизатором канату, що забезпечує пересування без ривків.
  • Нахил пересування 30-60"
  • Розмір відкидної платформи ш/д 400х600 мм.
  • В складеному вигляді займає 10см. ширини проходу.
  • Швидкість 0,3 м/с.
